سیستم حرارتی فتوولتائیک هیبریدی
شرح
پانل فتوولتائیک (450 وات مونو) از هشت لایه کمپوست شده است: شیشه سکوریت، سلول های خورشیدی، EVA، تخته مهر و موم، لوله هدایت حرارتی، صفحه تبادل حرارت، عایق و قاب آلیاژی.
در حالی که پانل فتوولتائیک گرما را جذب می کند، انرژی گرمایی در دمای پایین حدود سه برابر برق تولید می کند. این انرژی گرمایی عموماً استفاده نمی شود و مستقیماً در هوا تخلیه می شود. PVT انرژی گرمایی با دمای پایین را جمع آوری و استفاده می کند. از آنجایی که پانل فتوولتائیک دارای اثر دما منفی است، انرژی گرمایی را جذب کرده و ظرفیت تولید برق پانل فتوولتائیک را افزایش می دهد. در همان زمان، انرژی گرمایی در مخزن ذخیره شده و مورد استفاده قرار می گیرد.
امکانات
کل سیستم PVT از مخزن ذخیره سازی، کنترل کننده، پمپ آب، براکت (اختیاری)، بخاری برقی (اختیاری)، اینورتر (اختیاری) تشکیل شده است. سیستم PVT عملکرد دوگانه تولید برق و گرمایش آب را ادغام می کند.
مشخصات مکانیکی
نوع سلول | 166*83 مونو |
تعداد سلول ها | 144(6*12)*2 |
ابعاد | 2094*1038mm |
وزن | 37.5 کیلوگرم |
شیشه جلو | گیربکس 3.2 میلی متر، آهن کم، شیشه سکوریت |
قاب | آلیاژ آلومینیوم آنودایز شده |
جعبه اتصال | دیودهای IP{0}} |
کابل های خروجی | کابل 4 میلی متر مربع 30 سانتی متر به اضافه mc4 |
حداکثر بار باد/بار برف | 2400Pa/5400Pa |
مشخصات فنی
STC: تابش 1000 وات بر متر مربع، AM 1.5، دمای سلول گند 25 درجه | |
نوع ماژول | M10Ensun |
تولید گرما (W) | 1200 |
حداکثر توان (Pmax) | 450.00 |
حداکثر ولتاژ برق (Vmp) | 41.50 |
حداکثر جریان توان (Imp) | 10.85 |
ولتاژ مدار باز (Voc) | 49.30 |
ولتاژ اتصال کوتاه (ISC) | 11.60 |
بازده سلولی (درصد) | 23.36 |
راندمان ماژول (درصد) | 20.70 |
STC: تابش 800 وات بر متر مربع، AM 1.5G، دمای محیط 20 درجه، سرعت باد 1 متر بر ثانیه | |
حداکثر توان (Pmax) | 336.00 |
حداکثر ولتاژ برق (Vmp) | 38.60 |
حداکثر جریان توان (Imp) | 8.70 |
ولتاژ مدار باز (Voc) | 46.20 |
ولتاژ اتصال کوتاه (ISC) | 9.38 |
ورودی و خروجی | DN 15 |
فشار آب | 0.8mpa |
جریان آب | 0.4L/S |
مشخصات دما
دمای اسمی سلول عامل NOCT (درجه) | 45±2 |
ضرایب دمای Pmax (W/ درجه) | -0.350 درصد |
ضرایب دمای Voc (V/ درجه) | -0.270 درصد |
ضرایب دمای Isc (A/درجه) | به اضافه 0.048 درصد |
شرایط عملیاتی PVT
حداکثر ولتاژ سیستم (V) | 1500 |
حداکثر رتبه فیوز سری (A) | 20 |
تحمل قدرت | 0~ به علاوه 3 درصد |
دمای عملیاتی و ذخیره سازی (درجه) | -40~ به علاوه ۸۵ |
گواهینامه PVT
IEC61215, IEC61730, ISO900I:2008 TUV CE ISO SON PV CICLE
گارانتی کیفیت
تضمین کیفیت به مدت 10 سال،
90 درصد توان خروجی به مدت 12 سال،
80 درصد توان خروجی به مدت 25 سال.
شرایط پرداخت
سپرده 30 درصدی
70 درصد موجودی برای پرداخت قبل از رسیدن کانتینرها به بندر مقصد.
T/T، L/C، نقدی و پرداخت تضمینی علی بابا قابل قبول است.
جزئیات تولید
مخزن ذخیره سازی
کنترل کننده

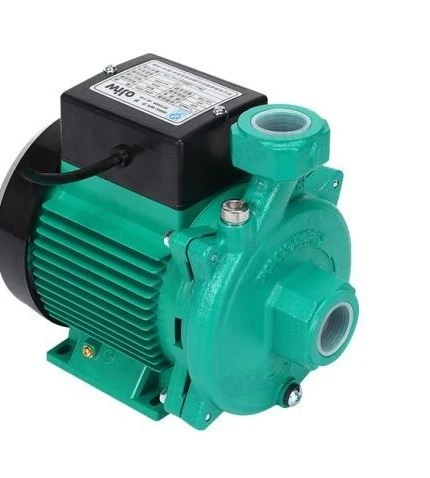

پمپ آب
براکت - اختیاری
بخاری برقی - اختیاری
اینورتر - اختیاری
عایق
پروژه های نصب شده
پروژه PVT استخر استرالیا
پروژه PVT آب گرم مدرسه ژجیانگ چین
پروژه PVT آب گرم هتل گوانگژو چین
